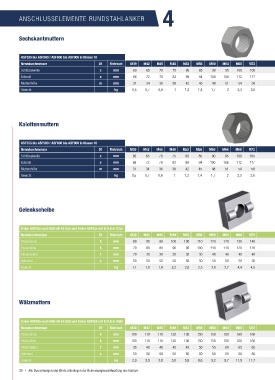

ANSCHLUSSELEMENTE RUNDSTAHLANKER
Sechskantmuttern
ASF355 bis ASF500 / ASF600 bis ASF900 in Klasse 10
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schlüsselweite s mm 60 65 70 75 80 85 90 95 100 105 110 115 120 130 135 145 150 155 165 170 180 185 190 200 210 210 220 230
Eckmaß a mm 66 72 78 83 89 94 100 106 112 117 123 128 134 145 151 162 168 173 185 190 202 207 212 224 235 235 245 255
Mutternhöhe m mm 31 34 36 38 42 45 48 51 54 58 61 64 68 72 76 80 84 88 92 96 100 104 108 112 116 120 124 128
Gewicht kg 0,5 0,7 0,8 1 1,2 1,4 1,7 2 2,3 2,6 3 3,4 3,9 4,9 5,6 6,8 7,5 8,2 10,1 11,7 13 13,8 15,2 17,5 20,7 20 23,1 26,5
Kalottenmuttern
ASF355 bis ASF500 / ASF600 bis ASF900 in Klasse 10
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schlüsselweite s mm 60 65 70 75 80 85 90 95 100 105 110 115 120 130 135 145 150 155 165 170 180 185 190 200 210 210 220 230
Eckmaß a mm 66 72 78 83 89 94 100 106 112 117 123 128 134 145 151 162 168 173 185 190 202 207 212 224 235 235 245 255
Mutternhöhe m mm 31 34 36 38 42 45 48 51 54 58 61 64 68 72 76 80 84 88 92 96 100 104 108 112 116 120 124 128
Gewicht kg 0,5 0,7 0,8 1 1,2 1,4 1,7 2 2,3 2,6 3 3,4 3,9 4,9 5,6 6,8 7,5 8,2 10,1 11,7 13 13,8 15,2 17,5 20,7 20 23,1 26,5
Gelenkscheibe
Anker ASF355 nach EAU mit kt 0,55 und Anker ASF355 mit kt 0,6 in S355
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Plattenbreite b mm 80 90 90 100 100 110 120 120 130 140 140 150 160 180 180 190 200 210 220 230 240 250 260 270 280 290 300 310
Plattenhöhe h mm 70 80 80 90 90 100 110 110 120 120 130 130 140 150 150 160 170 180 190 190 200 210 220 230 240 240 250 250
Plattenstärke t mm 20 30 30 30 30 30 40 40 40 40 40 40 50 50 50 50 60 60 60 60 70 70 70 70 80 80 90 90
Halbrund s mm 50 50 50 50 50 50 50 50 50 50 50 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60
Gewicht kg 1,1 1,8 1,8 2,2 2,0 2,5 3,8 3,7 4,4 4,5 4,9 5,4 7,8 9,6 9,2 10,3 14,0 15,5 17,1 17,2 21,7 23,7 25,8 28,6 34,4 35,3 42,5 43,5
Wälzmuttern
Anker ASF355 nach EAU mit kt 0,55 und Anker ASF355 mit kt 0,6 in S355
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Plattenbreite b mm 100 110 110 120 130 150 150 150 160 160 180 180 180 200 200 220 220 220 230 240 250 260 280 280 300 300 320 320
Plattenhöhe h mm 100 110 110 120 130 150 150 150 160 160 180 180 180 200 200 220 220 220 230 240 250 260 280 280 300 300 320 320
Plattenstärke t mm 35 40 40 45 45 50 55 60 65 65 70 80 80 85 95 100 105 110 115 120 130 140 150 150 150 150 160 160
Halbrund s mm 50 50 50 50 50 50 50 50 50 50 50 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60
Gewicht kg 2,9 3,9 3,8 5,0 5,8 8,6 9,2 9,7 11,9 11,7 16,1 18,3 17,8 23,7 25,7 33,2 34,0 34,8 39,7 44,9 52,6 61,1 77,1 75,7 88,3 86,8 106,7 105,1
