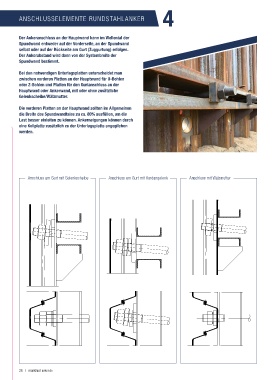

ANSCHLUSSELEMENTE RUNDSTAHLANKER
Der Ankeranschluss an der Hauptwand kann im Wellental der
Spundwand ent weder auf der Vorderseite, an der Spund wand
selbst oder auf der Rückseite am Gurt (Zuggurtung) erfolgen.
Der Ankerabstand wird dann von der Systembreite der
Spundwand bestimmt.
Bei den notwendigen Unterlagsplatten unterscheidet man
zwischen vorderen Platten an der Hauptwand für U-Bohlen
oder Z-Bohlen und Platten für den Gurtanschluss an der
Hauptwand oder Ankerwand, mit oder ohne zusätzliche
Gelenkscheibe/Wälzmutter.
Die vorderen Platten an der Hauptwand sollten im Allgemeinen
die Breite des Spundwandtales zu ca. 80% ausfüllen, um die
Last besser einleiten zu können. Ankerneigungen können durch
eine Keilplatte zusätzlich zu der Unterlagsplatte angeglichen
werden.
Anschluss am Gurt mit Gelenkscheibe Anschluss am Gurt mit Kardangelenk Anschluss mit Wälzmutter
