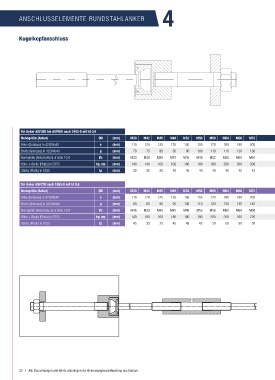

Page 32 - ASF Katalog 2018 de

4

ANSCHLUSSELEMENTE RUNDSTAHLANKER

Kugelkopfanschluss

für Anker ASF355 bis ASF500 nach 1993-5 mit kt 0,9
Nenngröße (Anker) ØD (mm) M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Höhe (Gehäuse) in 42CrMo4V e (mm) 110 120 125 135 145 155 170 180 190 205 210 225 240 250 265 280 295 310 320 335 350 365 380 390 405 420 435 450
Breite (Gehäuse) in 42CrMo4V g (mm) 70 75 80 85 95 100 110 115 120 130 135 145 155 170 180 185 195 205 215 225 230 240 250 260 270 280 290 300
Nenngröße (Ankerbolzen) in Güte 10,9 Øc (mm) M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150
Höhe + Breite (Platte) in S355 hp, wp (mm) 140 140 160 160 180 180 180 200 200 200 220 220 240 240 240 260 280 280 280 280 300 320 340 340 340 360 360 380
Stärke (Platte) in S355 tp (mm) 30 35 35 40 40 40 40 45 45 45 50 50 50 60 65 65 65 65 70 70 70 75 75 80 80 85 90 90

für Anker ASF720 nach 1993-5 mit kt 0,9
Nenngröße (Anker) ØD (mm) M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Höhe (Gehäuse) in 42CrMo4V e (mm) 110 120 125 135 145 155 170 180 190 205 210 225 240 250 265 280 295 310 320 335 350 365 380 390 405 420 435 450
Breite (Gehäuse) in 42CrMo4V g (mm) 80 85 90 95 105 110 120 130 135 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320
Nenngröße (Ankerbolzen) in Güte 10,9 Øc (mm) M36 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155
Höhe + Breite (Platte) in S355 hp, wp (mm) 140 160 160 180 180 180 200 200 200 220 220 240 240 240 260 280 280 280 280 300 320 340 340 340 360 360 380 380
Stärke (Platte) in S355 tp (mm) 45 35 35 45 45 45 50 50 50 50 50 50 60 65 65 70 70 80 80 80 85 85 95 95 95 100 100 105

32 | Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden.
