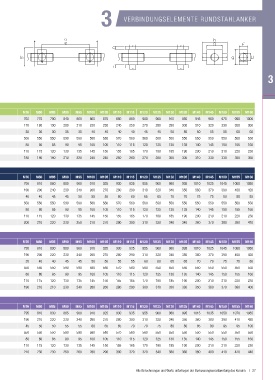

3 VERBINDUNGSELEMENTE RUNDSTAHLANKER

Anker ASF355 nach EAU mit kt 0,55 und Anker ASF355 mit kt 0,6 in S355
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge (Platte) a mm 510 530 540 545 555 570 615 630 640 650 765 775 790 840 860 865 875 880 880 900 900 915 935 945 960 975 990 1005
Höhe (Platte) b mm 90 90 100 110 110 130 130 140 150 160 170 180 190 200 210 220 230 240 250 270 280 290 300 310 320 330 350 360
Stärke (Platte) c mm 15 15 20 20 20 20 25 25 25 25 30 30 30 35 35 40 40 40 40 45 45 50 50 50 55 55 60 60
Lochabstand (Platte) e mm 400 410 410 410 410 410 450 450 450 450 550 550 550 590 590 580 580 570 560 560 550 550 550 550 550 550 550 550
Stärke (Mutter) f mm 40 45 45 50 55 60 60 65 70 75 80 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160
Breite (Mutter zw. Platte) g mm 60 65 70 75 80 85 90 95 100 105 110 115 120 130 135 145 150 155 165 170 180 185 190 200 210 210 220 230
Breite (Mutter + Platte) h mm 100 110 120 130 130 140 150 160 160 170 180 190 190 210 220 240 240 250 260 270 280 300 300 310 330 330 350 360

Anker ASF460/ASF500 nach EAU mit kt 0,55 / Anker ASF460/ASF500 mit kt 0,6 / Anker ASF355 bis ASF500 mit kt 0,9 in S355
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge (Platte) a mm 530 545 560 570 580 595 645 655 670 685 795 810 860 880 900 910 925 930 935 955 960 980 995 1010 1025 1045 1060 1080
Höhe (Platte) b mm 100 110 120 130 130 150 150 160 170 180 190 200 240 230 240 260 270 280 290 310 320 340 350 360 370 390 400 420
Stärke (Platte) c mm 20 20 25 25 25 30 30 35 35 35 40 40 45 45 50 55 55 60 60 65 65 70 70 75 75 80 80 85
Lochabstand (Platte) e mm 400 410 410 410 410 410 450 450 450 450 550 550 550 590 590 580 580 570 560 560 550 550 550 550 550 550 550 550
Stärke (Mutter) f mm 40 45 45 50 55 60 60 65 70 75 80 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160
Breite (Mutter zw. Platte) g mm 60 65 70 75 80 85 90 95 100 105 110 115 120 130 135 145 150 155 165 170 180 185 190 200 210 210 220 230
Breite (Mutter + Platte) h mm 110 120 130 140 140 160 160 180 180 190 200 210 220 230 250 270 270 290 300 310 320 340 340 360 370 380 390 410

Anker ASF720 mit kt 0,6
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge (Platte) a mm 530 545 560 570 580 595 645 655 670 685 795 810 830 880 900 910 925 930 935 955 960 980 995 1010 1025 1045 1060 1080
Höhe (Platte) b mm 100 110 120 130 130 150 150 160 170 180 190 200 220 230 240 260 270 280 290 310 320 340 350 360 370 390 400 420
Stärke (Platte) c mm 20 20 20 25 25 25 30 30 35 35 35 40 40 45 45 50 50 55 55 60 60 65 65 70 70 75 75 80
Lochabstand (Platte) e mm 400 410 410 410 410 410 450 450 450 450 550 550 550 590 590 580 580 570 560 560 550 550 550 550 550 550 550 550
Stärke( Mutter) f mm 40 45 45 50 55 60 60 65 70 75 80 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160
Breite (Mutter zw. Platte) g mm 60 65 70 75 80 85 90 95 100 105 110 115 120 130 135 145 150 155 165 170 180 185 190 200 210 210 220 230
Breite (Mutter + Platte) h mm 110 120 120 140 140 150 160 170 180 190 190 210 210 230 240 260 260 280 290 300 310 330 330 350 360 370 380 400

Anker ASF720 mit kt 0,9
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge (Platte) a mm 530 55 560 570 580 595 645 655 670 685 795 810 830 885 900 910 925 930 935 955 960 980 995 1015 1035 1050 1070 1085
Höhe (Platte) b mm 100 110 120 130 130 150 150 160 170 180 190 210 220 230 240 260 270 280 300 310 320 340 350 360 380 390 410 420
Stärke (Platte) c mm 25 25 25 30 30 35 35 35 40 40 45 50 50 55 55 60 65 65 70 70 75 80 80 85 90 95 95 100
Lochabstand (Platte) e mm 400 410 410 410 410 410 450 450 450 450 550 550 550 590 590 580 580 570 560 560 550 550 550 550 550 550 550 550
Stärke (Mutter) f mm 40 45 45 50 55 60 60 65 70 75 80 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160
Breite (Mutter zw. Platte) g mm 60 65 70 75 80 85 90 95 100 105 110 115 120 130 135 145 150 155 165 170 180 185 190 200 210 210 220 230
Breite (Mutter + Platte) h mm 120 130 130 150 150 170 170 180 190 200 210 230 230 250 260 280 290 300 320 320 340 360 360 380 400 410 420 440

Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden. | 27
