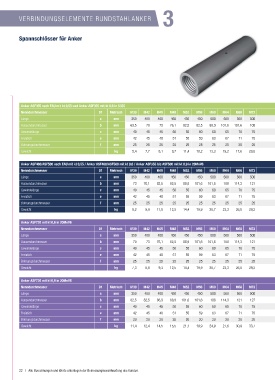

Page 22 - ASF Katalog 2018 de

3

VERBINDUNGSELEMENTE RUNDSTAHLANKER

Spannschlösser für Anker

Anker ASF355 nach EAU mit kt 0,55 und Anker ASF355 mit kt 0,6 in S355
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge a mm 350 400 400 450 450 450 500 500 500 500 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550
Aussendurchmesser b mm 63,5 70 73 76,1 82,5 82,5 88,9 101,6 101,6 108 114,3 114,3 121 127 133 139,7 152,4 152,4 159 165,1 177,8 177,8 191 193,7 203 216 216 219,1
Gewindelänge c mm 40 45 45 50 55 60 60 65 70 75 80 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160
Freistich e mm 42 45 48 51 55 59 63 67 71 75 79 83 88 93 98 103 108 113 118 123 128 133 138 143 148 153 158 163
Bohrungsdurchmesser f mm 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht kg 5,4 7,7 8,1 9,7 11,4 10,2 13,3 19,2 17,6 20,0 24,7 22,6 25,1 27,2 29,4 32,3 41,4 37,7 40,9 43,6 54,2 49,9 61,9 60,8 68,4 81,9 76,7 76,0

Anker ASF460/ASF500 nach EAU mit kt 0,55 / Anker ASF460/ASF500 mit kt 0,6 / Anker ASF355 bis ASF500 mit kt 0,9 in 20MnV6
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge a mm 350 400 400 450 450 450 500 500 500 500 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550
Aussendurchmesser b mm 73 76,1 82,5 82,5 88,9 101,6 101,6 108 114,3 121 127 133 139,7 141,3 152,4 159 168,3 177,8 191 193,7 203 203 219,1 219,1 229 229 244,5 244,5
Gewindelänge c mm 40 45 45 50 55 60 60 65 70 75 80 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160
Freistich e mm 42 45 48 51 55 59 63 67 71 75 79 83 88 93 98 103 108 113 118 123 128 133 138 143 148 153 158 163
Bohrungsdurchmesser f mm 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht kg 8,2 9,9 11,8 12,5 14,4 19,9 20,7 23,3 26,0 29,2 35,1 38,3 41,7 40,2 48,2 51,8 58,7 66,2 78,9 78,4 86,8 82,4 101,0 96,3 106,5 101,5 121,2 115,9

Anker ASF720 mit kt 0,6 in 20MnV6
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge a mm 350 400 400 450 450 450 500 500 500 500 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550
Aussendurchmesser b mm 70 73 76,1 82,5 88,9 101,6 101,6 108 114,3 121 127 133 139,7 141,3 152,4 159 168,3 177,8 191 193,7 203 203 219,1 219,1 229 229 244,5 244,5
Gewindelänge c mm 40 45 45 50 55 60 60 65 70 75 80 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160
Freistich e mm 42 45 48 51 55 59 63 67 71 75 79 83 88 93 98 103 108 113 118 123 128 133 138 143 148 153 158 163
Bohrungsdurchmesser f mm 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht kg 7,3 8,8 9,3 12,5 14,4 19,9 20,7 23,3 26,0 29,2 35,1 38,3 41,7 40,2 48,2 51,8 58,7 66,2 78,9 78,4 86,8 82,4 101,0 96,3 106,5 101,5 121,2 115,9

Anker ASF720 mit kt 0,9 in 20MnV6
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge a mm 350 400 400 450 450 450 500 500 500 500 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550 550
Aussendurchmesser b mm 82,5 82,5 88,9 88,9 101,6 101,6 108 114,3 121 127 133 139,7 152,4 159 165,1 168,3 177,8 191 193,7 203 216 219,1 229 244,5 244,5 273 273 273
Gewindelänge c mm 40 45 45 50 55 60 60 65 70 75 80 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160
Freistich e mm 42 45 48 51 55 59 63 67 71 75 79 83 88 93 98 103 108 113 118 123 128 133 138 143 148 153 158 163
Bohrungsdurchmesser f mm 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht kg 11,4 12,4 14,5 15,5 21,1 19,9 24,9 27,6 30,9 33,7 40,4 44,5 54,3 58,3 61,8 62,1 69,8 82,7 82,4 90,9 105,2 105,5 116,0 136,2 131,4 176,4 171,3 165,9

22 | Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden.
