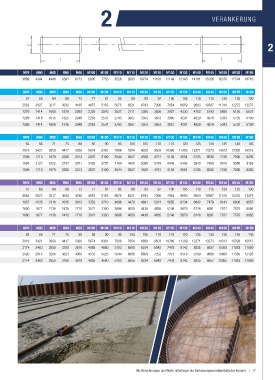

Page 17 - ASF Katalog 2018 de

2 VERANKERUNG

Nenndurchmesser ØD1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Spannungsquerschnittsfläche Gewinde A mm² 976 1121 1306 1473 1758 2030 2362 2676 3055 3460 3889 4344 4948 5591 6273 6995 7755 8556 9395 10274 11191 12149 13145 14181 15256 16370 17524 18716
s

ASF500-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 38 41 44 47 50 54 57 60 64 68 73 77 81 85 89 93 97 100 105 110 115 120 125 130
Fläche Schaft A mm² 1017 1194 1385 1590 1134 1320 1521 1735 1963 2290 2552 2827 3217 3632 4185 4657 5153 5675 6221 6793 7390 7854 8659 9503 10387 11310 12272 13273
g
Bemessungswiderstand Schaft F g,Rd kN 508 597 692 795 567 660 760 867 982 1145 1276 1414 1608 1816 2093 2328 2576 2837 3111 3396 3695 3927 4330 4752 5193 5655 6136 6637
kt 0,6 Bemessungswiderstand Gewinde F t,Rd kN 318 366 426 481 574 663 771 873 997 1129 1269 1418 1615 1825 2048 2283 2531 2793 3067 3353 3653 3965 4291 4629 4979 5343 5720 6109
Zulässiger Bemessungswiderstand F kN 318 366 426 481 567 660 760 867 982 1129 1269 1414 1608 1816 2048 2283 2531 2793 3067 3353 3653 3927 4291 4629 4979 5343 5720 6109
u,Rd
ASF500-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 39 42 46 50 54 58 62 66 71 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145
Fläche Schaft A g mm² 1017 1194 1385 1590 1195 1385 1661 1963 2290 2642 3019 3421 3959 4417 5026 5674 6361 7088 7854 8659 9503 10386 11309 12271 13273 14313 15393 16513
Bemessungswiderstand Schaft F g,Rd kN 509 597 692 795 597 692 830 981 1145 1321 1509 1710 1979 2208 2513 2837 3180 3544 3927 4329 4751 5193 5654 6135 6636 7156 7696 8256
kt 0,9 Bemessungswiderstand Gewinde F t,Rd kN 478 549 639 721 861 994 1156 1310 1496 1694 1904 2127 2422 2737 3071 3425 3797 4189 4600 5030 5479 5948 6436 6943 7469 8015 8580 9163
Zulässiger Bemessungswiderstand F u,Rd kN 478 549 639 721 597 692 830 981 1145 1321 1509 1710 1979 2208 2513 2837 3180 3544 3927 4329 4751 5193 5654 6135 6636 7156 7696 8256

ASF720-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 38 41 44 47 50 54 57 60 64 68 73 77 81 85 89 93 97 100 105 110 115 120 125 130
Fläche Schaft A mm² 1017 1194 1385 1590 1134 1320 1521 1735 1963 2290 2552 2827 3217 3632 4185 4657 5153 5675 6221 6793 7390 7854 8659 9503 10387 11310 12272 13273
g
Bemessungswiderstand Schaft F g,Rd kN 732 860 997 1145 817 950 1095 1249 1413 1649 1837 2035 2316 2615 3013 3353 3710 4086 4479 4891 5321 5655 6234 6842 7479 8143 8836 9557
kt 0,6 Bemessungswiderstand Gewinde F t,Rd kN 422 484 564 636 759 877 1020 1156 1320 1495 1680 1877 2138 2415 2710 3022 3350 3696 4059 4438 4835 5248 5679 6126 6591 7072 7570 8085
Zulässiger Bemessungswiderstand F kN 422 484 564 636 759 877 1020 1156 1320 1495 1680 1877 2138 2415 2710 3022 3350 3696 4059 4438 4835 5248 5679 6126 6591 7072 7570 8085
u,Rd
ASF720-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 39 42 46 50 54 58 62 66 71 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145
Fläche Schaft A g mm² 1017 1194 1385 1590 1195 1385 1661 1963 2290 2642 3019 3421 3959 4417 5026 5674 6361 7088 7854 8659 9503 10386 11309 12271 13273 14313 15393 16513
Bemessungswiderstand Schaft F g,Rd kN 733 860 997 1145 860 997 1196 1413 1649 1902 2174 2463 2850 3180 3619 4085 4580 5103 5655 6234 6842 7478 8142 8835 9557 10305 11083 11889
kt 0,9 Bemessungswiderstand Gewinde F t,Rd kN 632 726 846 955 1139 1315 1531 1734 1980 2242 2520 2815 3206 3623 4065 4533 5025 5544 6088 6658 7252 7873 8518 9189 9886 10608 11356 12128

Zulässiger Bemessungswiderstand F u,Rd kN 632 726 846 955 860 997 1196 1413 1649 1902 2174 2463 2850 3180 3619 4085 4580 5103 5655 6234 6842 7478 8142 8835 9557 10305 11083 11889

Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden. | 17
