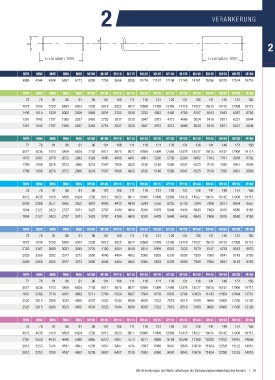

2 VERANKERUNG

Nenndurchmesser ØD1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Spannungsquerschnittsfläche Gewinde A s mm² 976 1121 1306 1473 1758 2030 2362 2676 3055 3460 3889 4344 4948 5591 6273 6995 7755 8556 9395 10274 11191 12149 13145 14181 15256 16370 17524 18716

ASF355-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 49 52 56 60 64 68 72 76 81 86 91 96 101 106 111 116 121 126 131 136 141 146 151 156
Fläche Schaft A mm² 1017 1194 1385 1590 1847 2124 2463 2827 3217 3632 4072 4536 5153 5809 6504 7238 8012 8825 9677 10568 11499 12469 13478 14527 15615 16742 17908 19113
g
Bemessungswiderstand Schaft F g,Rd kN 361 424 492 564 656 754 874 1004 1142 1289 1446 1610 1829 2062 2309 2569 2844 3133 3435 3752 4082 4426 4785 5157 5543 5943 6357 6785
kt 0,9 Bemessungswiderstand Gewinde F t,Rd kN 346 398 464 523 624 721 839 950 1085 1228 1381 1542 1757 1985 2227 2483 2753 3037 3335 3647 3973 4313 4666 5034 5416 5811 6221 6644
Zulässiger Bemessungswiderstand F kN 346 398 464 523 624 721 839 950 1085 1228 1381 1542 1757 1985 2227 2483 2753 3037 3335 3647 3973 4313 4666 5034 5416 5811 6221 6644
u,Rd

ASF460-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 49 52 56 60 64 68 72 76 81 86 91 96 101 106 111 116 121 126 131 136 141 146 151 156
Fläche Schaft Ag mm² 1017 1194 1385 1590 1847 2124 2463 2827 3217 3632 4072 4536 5153 5809 6504 7238 8012 8825 9677 10568 11499 12469 13478 14527 15615 16742 17908 19113
Bemessungswiderstand Schaft F g,Rd kN 468 550 637 731 850 977 1133 1300 1480 1671 1873 2087 2370 2672 2992 3329 3686 4060 4451 4861 5290 5736 6200 6682 7183 7701 8238 8792
kt 0,9 Bemessungswiderstand Gewinde F t,Rd kN 449 516 601 678 809 934 1087 1231 1405 1592 1789 1998 2276 2572 2886 3218 3567 3936 4322 4726 5148 5589 6047 6523 7018 7530 8061 8609

Zulässiger Bemessungswiderstand F u,Rd kN 449 516 601 678 809 934 1087 1231 1405 1592 1789 1998 2276 2572 2886 3218 3567 3936 4322 4726 5148 5589 6047 6523 7018 7530 8061 8609

ASF500-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 49 52 56 60 64 68 72 76 81 86 91 96 101 106 111 116 121 126 131 136 141 146 151 156
Fläche Schaft A mm² 1017 1194 1385 1590 1847 2124 2463 2827 3217 3632 4072 4536 5153 5809 6504 7238 8012 8825 9677 10568 11499 12469 13478 14527 15615 16742 17908 19113
g
Bemessungswiderstand Schaft F g,Rd kN 509 598 693 795 924 1062 1232 1414 1609 1816 2036 2268 2577 2905 3252 3619 4006 4413 4839 5284 5750 6235 6739 7264 7808 8371 8954 9557
kt 0,9 Bemessungswiderstand Gewinde F t,Rd kN 478 549 639 721 861 994 1156 1310 1496 1694 1904 2127 2423 2737 3071 3425 3797 4189 4600 5030 5479 5948 6436 6943 7469 8015 8580 9163
Zulässiger Bemessungswiderstand F kN 478 549 639 721 861 994 1156 1310 1496 1694 1904 2127 2423 2737 3071 3425 3797 4189 4600 5030 5479 5948 6436 6943 7469 8015 8580 9163
u,Rd

ASF600-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 49 52 56 60 64 68 72 76 81 86 91 96 101 106 111 116 121 126 131 136 141 146 151 156
Fläche Schaft A mm² 1017 1194 1385 1590 1847 2124 2463 2827 3217 3632 4072 4536 5153 5809 6504 7238 8012 8825 9677 10568 11499 12469 13478 14527 15615 16742 17908 19113
g
Bemessungswiderstand Schaft F g,Rd kN 531 623 723 830 964 1108 1285 1475 1678 1895 2125 2367 2689 3031 3393 3776 4180 4604 5049 5514 5999 6507 7032 7579 8147 8735 9343 9972
kt 0,9 Bemessungswiderstand Gewinde F t,Rd kN 509 585 681 769 917 1059 1232 1396 1594 1805 2029 2266 2582 2917 3273 3650 4046 4464 4902 5360 5839 6339 6858 7399 7960 8541 9143 9765
Zulässiger Bemessungswiderstand F kN 509 585 681 769 917 1059 1232 1396 1594 1805 2029 2266 2582 2917 3273 3650 4046 4464 4902 5360 5839 6339 6858 7399 7960 8541 9143 9765
u,Rd
ASF720-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 49 52 56 60 64 68 72 76 81 86 91 96 101 106 111 116 121 126 131 136 141 146 151 156
Fläche Schaft A g mm² 1017 1194 1385 1590 1847 2124 2463 2827 3217 3632 4072 4536 5153 5809 6504 7238 8012 8825 9677 10568 11499 12469 13478 14527 15615 16742 17908 19113
Bemessungswiderstand Schaft F g,Rd kN 733 860 997 1145 1330 1529 1773 2035 2316 2615 2932 3266 3710 4182 4683 5211 5769 6354 6967 7609 8279 8978 9704 10459 11243 12054 12894 13761
kt 0,9 Bemessungswiderstand Gewinde F t,Rd kN 632 726 846 955 1139 1315 1531 1734 1980 2242 2520 2815 3206 3623 4065 4533 5025 5544 6088 6658 7252 7873 8518 9189 9886 10608 11356 12128
Zulässiger Bemessungswiderstand F kN 632 726 846 955 1139 1315 1531 1734 1980 2242 2520 2815 3206 3623 4065 4533 5025 5544 6088 6658 7252 7873 8518 9189 9886 10608 11356 12128
u,Rd

ASF900-Ankerkraft nach DIN EN 1993-5 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 45 49 52 56 60 64 68 72 76 81 86 91 96 101 106 111 116 121 126 131 136 141 146 151 156
Fläche Schaft A mm² 1017 1194 1385 1590 1847 2124 2463 2827 3217 3632 4072 4536 5153 5809 6504 7238 8012 8825 9677 10568 11499 12469 13478 14527 15615 16742 17908 19113
g
Bemessungswiderstand Schaft F g,Rd kN 797 935 1084 1244 1445 1662 1928 2212 2518 2842 3187 3550 4033 4546 5090 5665 6270 6907 7573 8271 8999 9758 10548 11369 12220 13102 14015 14958
kt 0,9 Bemessungswiderstand Gewinde F t,Rd kN 731 839 978 1103 1316 1520 1769 2004 2288 2591 2912 3253 3705 4187 4697 5238 5807 6407 7035 7693 8380 9097 9843 10619 11424 12258 13122 14015
Zulässiger Bemessungswiderstand F kN 731 839 978 1103 1316 1520 1769 2004 2288 2591 2912 3253 3705 4187 4697 5238 5807 6407 7035 7693 8380 9097 9843 10619 11424 12258 13122 14015
u,Rd

Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden. | 19
