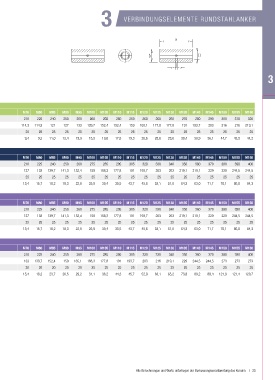

Page 25 - ASF Katalog 2018 de
P. 25
3 VERBINDUNGSELEMENTE RUNDSTAHLANKER
Anker ASF355 nach EAU mit kt 0,55 und Anker ASF355 mit kt 0,6 in S355
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge a mm 120 130 140 150 150 170 180 180 190 200 210 225 240 250 260 260 260 260 260 260 260 260 270 280 290 300 310 320
Aussendurchmesser b mm 63,5 70 73 76,1 82,5 82,5 88,9 101,6 101,6 108 114,3 114,3 121 127 133 139,7 152,4 152,4 159 165,1 177,8 177,8 191 193,7 203 216 216 219,1
Bohrungsdurchmesser f mm 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht kg 1,9 2,5 2,9 3,2 3,8 3,8 4,8 6,9 6,7 8,0 9,4 9,2 11,0 12,4 13,9 15,3 19,6 17,8 19,3 20,6 25,6 23,6 30,4 30,9 36,1 44,7 43,3 44,2
Anker ASF460/ASF500 nach EAU mit kt 0,55 / Anker ASF460/ASF500 mit kt 0,6 / Anker ASF355 bis ASF500 mit kt 0,9 in 20MnV6
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge a mm 120 130 140 150 150 170 180 180 190 200 210 225 240 250 260 275 285 295 305 320 330 340 350 360 370 380 390 400
Aussendurchmesser b mm 73 76,1 82,5 82,5 88,9 101,6 101,6 108 114,3 121 127 133 139,7 141,3 152,4 159 168,3 177,8 191 193,7 203 203 219,1 219,1 229 229 244,5 244,5
Bohrungsdurchmesser f mm 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht kg 2,8 3,2 4,1 4,2 4,8 7,5 7,5 8,4 9,9 11,7 13,4 15,7 18,2 18,3 22,8 25,9 30,4 35,5 43,7 45,6 52,1 51,0 64,3 63,0 71,7 70,1 86,0 84,3
Anker ASF720 mit kt 0,6 in 20MnV6
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge a mm 120 130 140 150 150 170 180 180 190 200 210 225 240 250 260 275 285 295 305 320 330 340 350 360 370 380 390 400
Aussendurchmesser b mm 70 73 76,1 82,5 88,9 101,6 101,6 108 114,3 121 127 133 139,7 141,3 152,4 159 168,3 177,8 191 193,7 203 203 219,1 219,1 229 229 244,5 244,5
Bohrungsdurchmesser f mm 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht kg 2,5 2,9 3,3 4,2 4,8 7,5 7,5 8,4 9,9 11,7 13,4 15,7 18,2 18,3 22,8 25,9 30,4 35,5 43,7 45,6 52,1 51,0 64,3 63,0 71,7 70,1 86,0 84,3
Anker ASF720 mit kt 0,9 in 20MnV6
Nenndurchmesser D1 Metrisch M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge a mm 120 130 140 150 150 170 180 180 190 200 210 225 240 250 260 275 285 295 305 320 330 340 350 360 370 380 390 400
Aussendurchmesser b mm 82,5 82,5 88,9 88,9 101,6 101,6 108 114,3 121 127 133 139,7 152,4 159 165,1 168,3 177,8 191 193,7 203 216 219,1 229 244,5 244,5 273 273 273
Bohrungsdurchmesser f mm 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht kg 3,9 4,0 5,1 5,2 7,0 7,5 8,9 10,0 11,7 13,5 15,4 18,2 23,7 26,5 29,2 31,1 36,2 44,3 45,7 52,9 63,1 65,2 73,8 89,2 88,4 121,9 121,4 120,7
Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden. | 25
