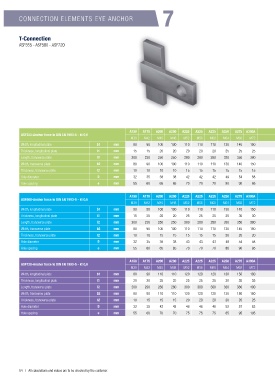

7

CONNECTION ELEMENTS EYE ANCHOR

T-Connection
ASF355 - ASF500 - ASF720

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF355-Anchor force to DIN EN 1993-5 - kt 0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Width, longitudinal plate b1 mm 80 90 100 100 110 110 110 130 140 150 150 160 180 180 180 200 210 220 220 230 250 260 260 270 270 280 300 310
Thickness, longitudinal plate t1 mm 15 15 20 20 20 20 20 25 25 25 30 30 35 35 35 40 40 45 45 45 50 50 50 55 55 55 60 60
Length, transverse plate l2 mm 200 230 250 250 280 280 280 330 350 380 380 400 450 450 450 500 530 550 550 580 630 650 650 680 680 700 750 780
Width, transverse plate b2 mm 80 90 100 100 110 110 110 130 140 150 150 160 180 180 180 200 210 220 220 230 250 260 260 270 270 280 300 310
Thickness, transverse plate t2 mm 10 10 10 10 15 15 15 15 15 15 15 20 20 20 20 20 25 25 25 25 30 30 30 35 35 35 35 35
Hole diameter D mm 32 35 38 38 42 42 42 49 54 58 58 64 70 72 72 78 82 87 87 92 97 102 102 107 107 112 117 122
Hole spacing e mm 55 60 65 65 70 70 70 80 90 95 95 105 115 120 120 125 135 140 140 150 160 165 165 175 175 180 190 200

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF500-Anchor force to DIN EN 1993-5 - kt 0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Width, longitudinal plate b1 mm 80 90 100 100 110 110 110 130 140 150 150 160 180 180 180 200 210 220 220 230 250 260 270 280 280 300 310 320
Thickness, longitudinal plate t1 mm 15 20 20 20 25 25 25 25 30 30 35 35 40 40 45 45 50 50 50 55 55 60 60 65 65 65 70 70
Length, transverse plate l2 mm 200 230 250 250 280 280 280 330 350 380 380 400 450 450 450 500 530 550 550 580 630 650 680 700 700 750 780 800
Width, transverse plate b2 mm 80 90 100 100 110 110 110 130 140 150 150 160 180 180 180 200 210 220 220 230 250 260 270 280 280 300 310 320
Thickness, transverse plate t2 mm 10 10 15 15 15 15 15 20 20 20 25 25 25 25 30 30 30 35 35 35 40 40 40 45 45 45 45 50
Hole diameter D mm 32 35 38 38 43 43 43 49 54 58 58 64 70 72 72 78 82 87 87 92 97 102 107 112 112 117 122 127
Hole spacing e mm 55 60 65 65 70 70 70 80 90 95 95 105 115 120 120 125 135 140 140 150 160 165 175 180 180 190 200 205

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF720-Anchor force to DIN EN 1993-5 - kt 0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Width, longitudinal plate b1 mm 80 90 110 110 120 120 120 130 150 160 160 170 190 200 200 220 230 250 250 260 270 280 280 300 300 320 330 350
Thickness, longitudinal plate t1 mm 20 20 25 25 25 25 25 30 35 35 40 40 45 45 45 50 55 55 55 60 65 65 65 70 70 75 75 80
Length, transverse plate l2 mm 200 230 280 280 300 300 300 330 380 400 400 430 480 500 500 550 580 630 630 650 680 700 700 750 750 800 830 880
Width, transverse plate b2 mm 80 90 110 110 120 120 120 130 150 160 160 170 190 200 200 220 230 250 250 260 270 280 280 300 300 320 330 350
Thickness, transverse plate t2 mm 10 15 15 15 20 20 20 20 20 25 25 30 30 30 30 35 35 40 40 40 45 45 50 50 50 50 55 55
Hole diameter D mm 32 35 42 42 46 46 46 52 57 63 63 68 74 78 78 87 92 97 97 102 107 112 112 117 117 127 132 137
Hole spacing e mm 55 60 70 70 75 75 75 85 95 105 105 110 120 125 125 140 150 160 160 165 175 180 180 190 190 205 215 220

54 | All calculations and values are to be checked by the customer.
