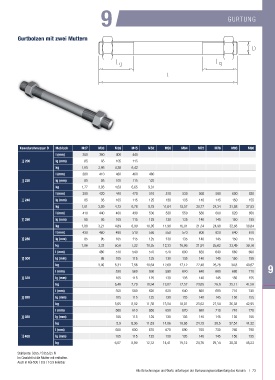

Page 73 - ASF Katalog 2018 de

9 GURTUNG

Gurtbolzen mit zwei Muttern

Nenndurchmesser D Metrisch M27 M33 M39 M45 M52 M56 M64 M72 M76 M85 M90
l (mm) 350 380 400 440
][ 200 lg (mm) 85 95 105 115
kg 1,65 2,86 4,38 6,42
l (mm) 380 410 430 460 480
][ 220 lg (mm) 85 95 105 115 125
kg 1,77 3,03 4,63 6,65 9,31
l (mm) 390 420 440 470 510 510 530 560 580 600 630
][ 240 lg (mm) 85 95 105 115 125 130 135 140 145 150 155
kg 1,81 3,09 4,72 6,76 9,75 11,64 15,57 20,77 24,34 31,88 37,93
l (mm) 410 440 460 490 530 530 550 580 600 620 650
][ 260 lg (mm) 85 95 105 115 125 130 135 140 145 150 155
kg 1,88 3,21 4,89 6,99 10,05 11,98 16,01 21,34 24,98 32,68 38,84
l (mm) 430 460 480 510 550 550 570 600 620 640 670
][ 280 lg (mm) 85 95 105 115 125 130 135 140 145 150 155
kg 1,96 3,33 50,6 7,22 10,35 12,33 16,96 21,91 25,62 33,49 39,76
l (mm) 480 510 540 570 570 600 620 640 660 690
][ 300 lg (mm) 95 105 115 125 130 135 140 145 150 155
kg 3,45 5,31 7,56 10,64 12,68 17,12 22,48 26,26 34,8 40,67
l (mm) 530 560 590 590 620 640 660 680 710
][ 320 lg (mm) 105 115 125 130 135 140 145 150 155
kg 5,48 7,79 10,94 13,02 17,57 23,05 26,9 35,11 41,58
l (mm) 550 580 620 620 640 660 680 710 740
][ 350 lg (mm) 105 115 125 130 135 140 145 150 155
kg 5,65 8,02 11,38 13,54 18,01 23,62 27,54 36,33 42,95
l (mm) 580 610 650 650 670 680 710 740 770
][ 380 lg (mm) 105 115 125 130 135 140 145 150 155
kg 5,9 8,36 11,83 14,06 18,68 24,19 28,5 37,54 44,32
l (mm) 600 630 670 670 690 700 730 760 790
][ 400 lg (mm) 105 115 125 130 135 140 145 150 155
kg 6,07 8,59 12,12 14,41 19,12 24,76 29,14 38,35 45,23

Stahlsorte: S355 / S355J2+N
Im Gewicht ist die Mutter mit enthalten.
Auch in ASF500 / 8.8 / 10.9 lieferbar
Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden. | 73
