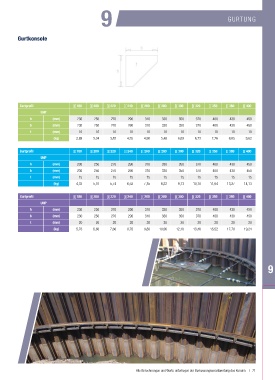

Page 71 - ASF Katalog 2018 de

9 GURTUNG

Gurtkonsole

Gurtprofil ][ 180 ][ 200 ][ 220 ][ 240 ][ 260 ][ 280 ][ 300 ][ 320 ][ 350 ][ 380 ][ 400
UNP
h (mm) 230 250 270 290 310 330 350 370 400 430 450
b (mm) 230 250 270 290 310 330 350 370 400 430 450
t (mm) 10 10 10 10 10 10 10 10 10 10 10
(kg) 2,89 3,34 3,83 4,35 4,90 5,48 6,09 6,73 7,76 8,85 9,62

Gurtprofil ][ 180 ][ 200 ][ 220 ][ 240 ][ 260 ][ 280 ][ 300 ][ 320 ][ 350 ][ 380 ][ 400
UNP
h (mm) 230 250 270 290 310 330 350 370 400 430 450
b (mm) 230 250 270 290 310 330 350 370 400 430 450
t (mm) 15 15 15 15 15 15 15 15 15 15 15
(kg) 4,33 5,01 5,74 6,52 7,35 8,22 9,13 10,10 11,64 13,27 14,13

Gurtprofil ][ 180 ][ 200 ][ 220 ][ 240 ][ 260 ][ 280 ][ 300 ][ 320 ][ 350 ][ 380 ][ 400
UNP
h (mm) 230 250 270 290 310 330 350 370 400 430 450
b (mm) 230 250 270 290 310 330 350 370 400 430 450
t (mm) 20 20 20 20 20 20 20 20 20 20 20
(kg) 5,78 6,68 7,66 8,70 9,80 10,96 12,18 13,46 15,52 17,70 19,24

Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden. | 71
