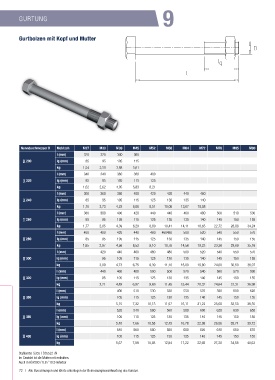

Page 72 - ASF Katalog 2018 de

9

GURTUNG

Gurtbolzen mit Kopf und Mutter

Nenndurchmesser D Metrisch M27 M33 M39 M45 M52 M56 M64 M72 M76 M85 M90
l (mm) 320 320 340 360
][ 200 lg (mm) 85 95 105 115
kg 1,54 2,50 3,88 5,61
l (mm) 340 340 360 380 400
][ 220 lg (mm) 85 95 105 115 125
kg 1,62 2,62 4,05 5,83 8,21
l (mm) 360 360 380 400 420 420 440 460
][ 240 lg (mm) 85 95 105 115 125 130 135 140
kg 1,70 2,73 4,22 6,06 8,51 10,06 13,67 18,08
l (mm) 380 380 400 420 440 440 460 480 500 510 530
][ 260 lg (mm) 85 95 105 115 125 130 135 140 145 150 155
kg 1,77 2,85 4,39 6,29 8,80 10,41 14,11 18,65 22,72 28,88 34,24
l (mm) 400 400 420 440 460 460480 500 520 540 550 570
][ 280 lg (mm) 85 95 105 115 125 130 135 140 145 150 155
kg 1,85 2,97 4,56 6,52 9,10 10,76 14,56 19,23 23,36 29,69 35,16
l (mm) 420 440 460 480 480 500 520 540 550 570
][ 300 lg (mm) 95 105 115 125 130 135 140 145 150 155
kg 3,09 4,73 6,75 9,39 11,10 15,00 19,80 24,00 30,50 36,07
l (mm) 440 460 480 500 500 520 540 560 570 590
][ 320 lg (mm) 95 105 115 125 130 135 140 145 150 155
kg 3,21 4,89 6,97 9,69 11,45 15,44 20,32 24,64 31,31 36,98
l (mm) 490 510 530 530 550 570 590 600 620
][ 350 lg (mm) 105 115 125 130 135 140 145 150 155
kg 5,15 7,32 10,13 11,97 16,11 21,22 25,60 32,53 38,35
l (mm) 520 540 560 560 580 600 620 630 650
][ 380 lg (mm) 105 115 125 130 135 140 145 150 155
kg 5,40 7,66 10,58 12,49 16,78 22,08 26,56 33,74 39,72
l (mm) 540 560 580 580 600 620 640 650 670
][ 400 lg (mm) 105 115 125 130 135 140 145 150 155
kg 5,57 7,89 10,88 12,84 17,22 22,65 27,20 34,58 40,63

Stahlsorte: S355 / S355J2+N
Im Gewicht ist die Mutter mit enthalten.
Auch in ASF500 / 8.8 / 10.9 lieferbar
72 | Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden.
