Aufgrund unserer jahrzehntelangen Erfahrung in der Schraubenproduktion sind wir in der Lage nahezu jedes DIN/ISO Verbindungselement (DIN EN ISO, BS ANSI, ...) mit dem entsprechenden Gewinde [metrisch Regel/Fein, Zollgewinde] in den Festigkeitsklassen 3.6-14.9 herzustellen.



Die in Abhängigkeit der geforderten Festigkeit eingesetzten Werkstoffe vom Baustahl (S235/S355) über den warmfesten Stahl (16Mo3, 21CrMoV5-11) bis zum Vergütungsstahl (42CrMo4, 34CrNiMo6) werden ausschließlich bei renommierten Stahlherstellern und mit Ursprungszeugnis zugekauft.

Bei der Herstellung der Gewinde setzt die Firma ASF-Anker fast ausschließlich auf das spanlose Walzprofilieren der Gewinde, welches gegenüber geschnittenen Gewinden zahlreiche Vorteile hat (Profilgenauigkeit, keine Unterbrechung des Faserverlaufs, etc.). Die Gewindeauslegung richtet sich im Regelfall an die festgelegte Normvorgabe (z.B. DIN 13) oder nach dem Kundenwunsch.

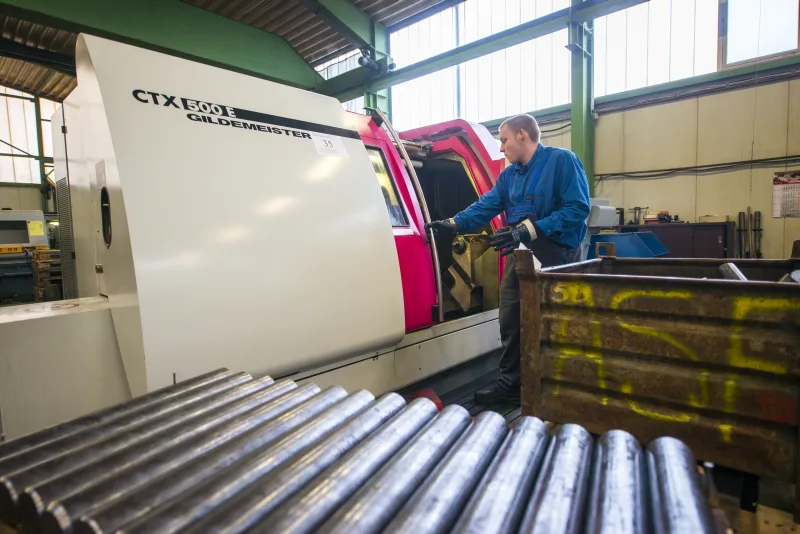

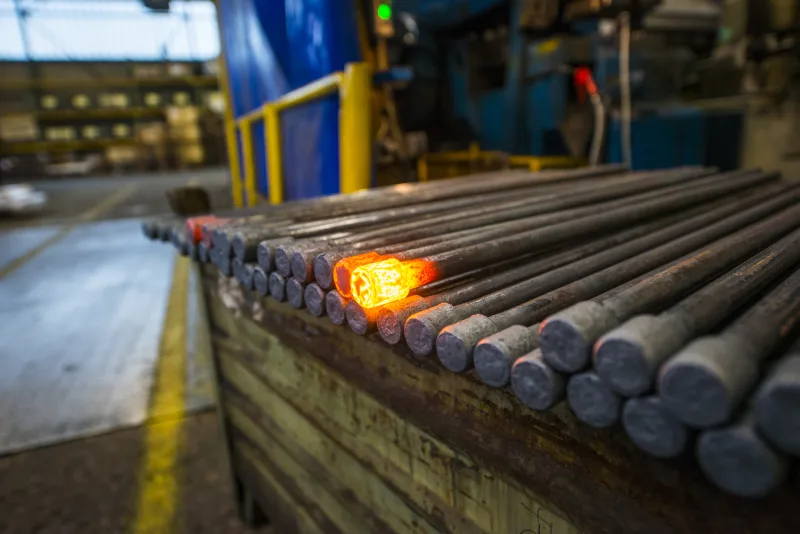

Erforderliche Schlüssel- und Kopfgeometrien an den Verbindungselementen werden auf horizontalen Schmiedepressen angeschmiedet und, falls erforderlich, auf modernen CNC Maschinen bearbeitet.

Das erforderliche Zubehör (Muttern, Scheiben, etc.) kann auf Wunsch mitgeliefert werden.

Neben dem Standard QM-System gem. DIN EN ISO 9001:2008 besitzt die Firma ASF-Anker eine Zulassung gem. ADW 2000 Merkblätter W0 [hier W02/W7], so dass wir auch für die Herstellung von Verbindungselementen für den Druckbehälterbau legitimiert sind. Den Großteil seiner Verbindungselemente kann die Firma ASF-Anker aufgrund von Zulassungen des Materialprüfungsamtes Nordrhein-Westfalen mit dem Ü-Zeichen kennzeichnen (Konformität gemäß nationaler Bauregelliste). Bei Verbindungselementen aus Baustählen gem. DIN EN 10025 ist auch eine CE-Kennzeichnung möglich.

Die Kenngrößen unserer DIN-Schraubenproduktion:

Mögliche Gewindedurchmesser:
  • M8-M160 (Metrisch DIN13)
  • ½‘‘ - 6‘‘ (Zollgewinde BS und ANSI)
  • Gewindegrößen darüber hinaus auf Anfrage!
Gewinde- und Bauteillänge:
  • nach Norm
Festigkeitsklassen:
  • 3.6 – 14.9
  • A2, A4, A5 in den Klassen 50,70 und 80
Oberfläche / Beschichtungen:
  • roh
  • brüniert
  • verzinkt (tZn/galZn)
  • phosphatiert
  • Zinklamellenbeschichtung
  • Farbanstrich
Zulassungen als Schraubenhersteller:
  • AD2000 W0 [hier W02/W7] und Werkstoffhersteller gem. EG  Richtlinie 97/23/EG für Druckgeräte.
  • Ü-Kennzeichnung für zahlreiche Verbindungselemente gem. nationaler Bauregelliste.
  • CE-Kennzeichnung bei Verbindungselementen aus Baustählen gem. DIN EN 10025



Hier ein Auszug aus unseren häufigsten Fertigungen von DIN/ISO Verbindungselementen:



Jede weitere Normschraube ist auf Anfrage herstellbar! Fragen Sie hierzu das von Ihnen gewünschte Verbindungselement mit Angabe von

  • Norm
  • Abmessung
  • Güte
  • Oberfläche und
  • gewünschter Stückzahl



einfach bei uns an.
