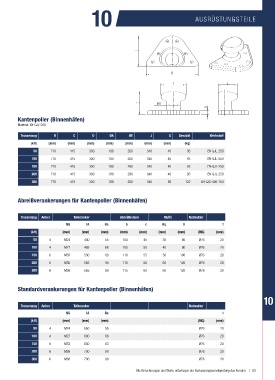

10 AUSRÜSTUNGSTEILE
Kantenpoller (Binnenhäfen)
Material: EN-GJL-250
Trossenzug B C D ØA ØE J G Gewicht Werkstoff
(kN) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg)
50 710 415 300 180 260 340 40 93 EN-GJL-250
100 710 415 300 180 260 340 40 93 EN-GJL-250
150 710 415 300 180 260 340 40 93 EN-GJL-250
200 710 415 300 180 260 340 40 93 EN-GJL-250
300 710 415 300 180 260 340 55 122 EN-GJS-400-154
Abreißverankerungen für Kantenpoller (Binnenhäfen)
Trossenzug Anker Telleranker Abreißbolzen Muffe Nutmutter
NG IA Øa b c Øg h t
(kN) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (NG) (mm)
50 4 M24 440 55 100 45 38 80 Ø76 20
100 4 M27 485 68 105 50 40 90 Ø76 20
150 6 M33 530 83 110 55 50 100 Ø76 20
200 6 M36 565 90 115 60 60 120 Ø76 20
300 6 M36 565 90 115 60 60 120 Ø76 20
Standardverankerungen für Kantenpoller (Binnenhäfen)
Trossenzug Anker Telleranker Nutmutter
NG IA Øa t
(kN) (mm) (mm) (mm) (NG) (mm)
50 4 M24 550 55 Ø76 20
100 4 M27 600 68 Ø76 20
150 6 M33 650 83 Ø76 20
200 6 M36 700 90 Ø76 20
300 6 M36 700 90 Ø76 20
Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden. | 83
