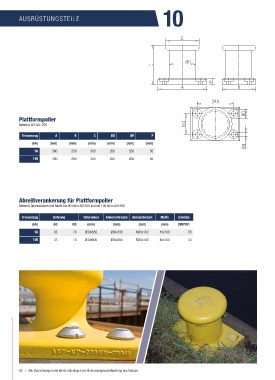

P. 82
10
AUSRÜSTUNGSTEILE
Plattformpoller
Material: EN-GJL-250
Trossenzug A B C ØD ØE F
(kN) (mm) (mm) (mm) (mm) (mm) (mm)
50 380 260 305 200 260 50
100 380 260 305 200 260 50
Abreißverankerung für Plattformpoller
Material: Abreissbolzen und Muffe bei 50 kN in ASF355 und bei 100 kN in ASF460
Trossenzug Bohrung Telleranker Ankerschraube Abreissbolzen Muffe Scheibe
(kN) Ød ØD (mm) (mm) (mm) (mm) DIN7091
50 33 70 Ø30x550 Ø30x435 M30x102 45x100 33
100 33 70 Ø30x600 Ø30x485 M30x102 45x100 33
82 | Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden.
