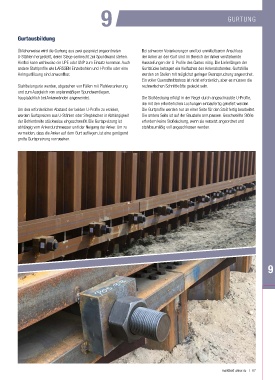

9                                                       GURTUNG







         Gurtausbildung

         Üblicherweise wird die Gurtung aus zwei gespreizt angeordneten   Bei schweren Verankerungen und bei unmittelbarem Anschluss
         U-Stählen hergestellt, deren Stege senkrecht zur Spundwand stehen.   der Anker an den Gurt sind im Bereich der Anker ver stärkende
         Hierbei kann wahlweise ein UPE oder UNP zum Einsatz kommen. Auch   Aussteifungen der U-Profile des Gurtes nötig. Die Lieferlängen der
         andere Stahlprofile wie LARSSEN Einzelbohlen und I-Profile oder eine   Gurtstücke betragen ein Vielfaches des Ankerabstandes. Gurtstöße
         Holmgurtlösung sind anwendbar.                         werden an Stellen mit möglichst geringer Bean spruchung angeordnet.
                                                                Ein voller Querschnittsstoss ist nicht erforderlich, aber es müssen die
         Stahlbetongurte werden, abgesehen von Fällen mit Pfahlverankerung   rechnerischen Schnittkräfte gedeckt sein.
         und zum Ausgleich von unplanmäßigen Spundwandlagen,
         hauptsächlich bei Ankerwänden angewendet.              Die Stoßdeckung erfolgt in der Regel durch angeschraubte U-Profile,
                                                                die mit den erforderlichen Lochungen einbaufertig geliefert wer den.
         Um den erforderlichen Abstand der beiden U-Profile zu erzielen,   Die Gurtprofile werden nur an einer Seite für den Stoß fertig bearbeitet.
         werden Gurtspreizen aus U-Stählen oder Stegblechen in Abhängigkeit   Die andere Seite ist auf der Baustelle anzu passen. Geschweißte Stöße
         der Bohlenbreite stückweise eingeschweißt. Die Gurtspreizung ist   erfordern keine Stoßdeckung, wenn sie versetzt angeordnet und
         abhängig vom Ankerdurchmesser und der Neigung der Anker. Um zu   stahlbaumäßig voll angeschlossen werden.
         vermeiden, dass die Anker auf dem Gurt aufliegen, ist eine genügend
         große Gurtspreizung vorzusehen.
