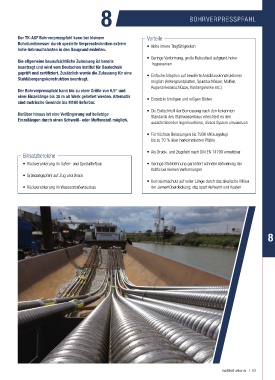

Page 63 - ASF Katalog 2018 de

8 BOHRVERPRESSPFAHL

Der TK-ASF Bohrverpresspfahl kann bei kleinem Vorteile
Bohrdurchmesser durch spezielle Verpresstechniken extrem • Hohe innere Tragfähigkeiten
hohe Gebrauchslasten in den Baugrund einleiten.
• Geringe Verformung, große Robustheit aufgrund hoher
Die allgemeine bauaufsichtliche Zulassung ist bereits Tragreserven
beantragt und wird vom Deutschen Institut für Bautechnik
geprüft und zertifiziert. Zusätzlich wurde die Zulassung für eine • Einfache Adaption auf bewährte Anschlusskonstruktionen
Stahlübergangskonstruktion beantragt.
möglich (Ankergrundplatten, Spannschlösser, Muffen,
Augenankeranschlüsse, Kardangelenke etc.)
Der Bohrverpresspfahl kann bis zu einer Größe von 6,5‘‘ und
einer Einzellänge bis 35 m ab Werk geliefert werden. Alternativ • Einsatz in bindigen und rolligen Böden
sind metrische Gewinde bis M160 lieferbar.
• Die Einfachheit der Bemessung nach den bekannten
Darüber hinaus ist eine Verlängerung auf beliebige Standards des Stahlwasserbaus erleichtert es den
Einzellängen durch einen Schweiß- oder Muffenstoß möglich.
ausschreibenden Ingenieurbüros, dieses System einzusetzen

• Für höchste Belastungen bis 7930 kN ausgelegt –
bis zu 70 % über herkömmlichen Pfähle

• Als Druck- und Zugpfahl nach DIN EN 14199 einsetzbar
Einsatzbereiche

• Rückverankerung im Hafen- und Spezialtiefbau • Geringe Stahldehnung garantiert schnelle Aktivierung der
Kräfte bei kleinen Verformungen
• Gründungspfahl auf Zug und Druck
• Korrosionsschutz auf voller Länge durch das alkalische Milieu
• Rückverankerung im Wasserstraßenausbau der Zementüberdeckung; das spart Aufwand und Kosten
