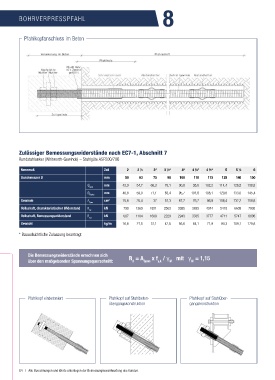

Page 64 - ASF Katalog 2018 de
P. 64
8
BOHRVERPRESSPFAHL
Pfahlkopfanschluss im Beton
Zulässiger Bemessungswiderstände nach EC7-1, Abschnitt 7
Rundstahlanker (Whitworth-Gewinde) – Stahlgüte ASF500/700
Nennmaß Zoll 2 2 ½ 3* 3 ½* 4* 4 ¼* 4 ½* 5 5 ½ 6
Durchmesser D mm 50 63 75 90 100 110 115 125 140 150
Ø mm 42,9 54,7 66,2 78,1 90,0 95,8 102,2 114,4 126,5 138,8
Kern
Ø mm 46,8 59,0 71,1 83,4 95,7 101,8 108,1 120,6 133,0 145,4
Flanke
Gewinde A cm² 15,8 25,4 37 51,3 67,7 76,7 86,9 108,4 132,2 158,6
Span
Vollschaft, charakteristischer Widerstand R kN 790 1269 1851 2563 3385 3835 4344 5418 6609 7930
t,k
Vollschaft, Bemessungswiderstand R kN 687 1104 1609 2229 2943 3335 3777 4711 5747 6896
t,d
Gewicht kg/m 16,6 21,5 31,1 42,5 56,8 64,1 71,9 90,3 109,1 129,6
* Bauaufsichtliche Zulassung beantragt
Die Bemessungswiderstände errechnen sich R = A x f / γ mit γ = 1,15
über den maßgebenden Spannungsquerschnitt: d Span y,k M M
Pfahlkopf einbetoniert Pfahlkopf auf Stahlbeton- Pfahlkopf auf Stahlüber-
übergangskonstruktion gangskonstruktion
64 | Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden.
