P. 60
7

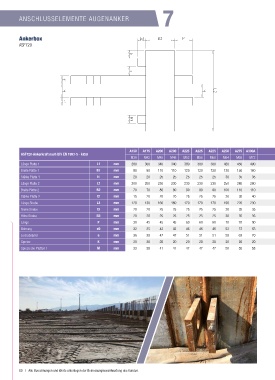

ANSCHLUSSELEMENTE AUGENANKER
Ankerbox
ASF720
A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF720-Ankerkraft nach DIN EN 1993-5 - kt0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge Platte 1 L1 mm 280 300 340 340 380 380 380 420 450 490 500 530 570 590 590 630 680 710 710 750 780 810 810 840 840 910 940 980
Breite Platte 1 B1 mm 80 90 110 110 120 120 120 130 150 160 160 170 190 200 200 220 230 25 250 260 270 280 280 300 300 320 330 350
Stärke Platte 1 t1 mm 20 20 25 25 25 25 25 30 35 35 40 40 45 45 45 50 55 55 55 60 65 65 65 70 70 75 75 80
Länge Platte 2 L2 mm 200 200 230 230 230 230 230 250 280 280 300 310 330 340 340 360 380 390 390 410 440 440 450 470 470 500 510 530
Breite Platte 2 B2 mm 70 70 80 80 90 90 90 100 110 110 120 120 130 130 130 140 160 160 160 170 180 180 180 190 190 210 210 220
Stärke Platte 2 t2 mm 15 20 20 20 25 25 25 30 30 40 35 40 45 50 50 50 50 55 55 60 60 65 70 70 70 70 75 80
Länge Strebe L3 mm 120 130 160 160 170 170 170 190 220 230 240 250 280 290 290 320 340 360 360 380 400 410 410 440 440 470 480 510
Breite Strebe t3 mm 20 20 25 25 25 25 25 30 35 35 40 40 45 45 45 50 55 55 55 60 65 65 65 70 70 75 75 80
Höhe Strebe B3 mm 20 20 25 25 25 25 25 30 35 35 40 40 45 45 45 50 55 55 55 60 65 65 65 70 70 75 75 80
Länge P mm 30 45 45 45 60 60 60 70 70 90 80 95 100 110 110 110 115 130 130 135 135 150 155 155 155 160 175 185
Bohrung d0 mm 32 35 42 42 46 46 46 52 57 63 63 68 74 78 78 87 92 97 97 102 107 112 112 117 117 127 132 137
Lochabstand a mm 36 39 47 47 51 51 51 58 63 70 70 75 82 86 86 96 102 107 107 113 118 124 124 129 129 140 146 151
Spreize K mm 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20
Spreize zw. Platten 1 M mm 33 38 41 41 47 47 47 50 55 58 58 63 68 71 71 74 80 83 83 88 93 98 103 108 108 113 123 128
60 | Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden.
