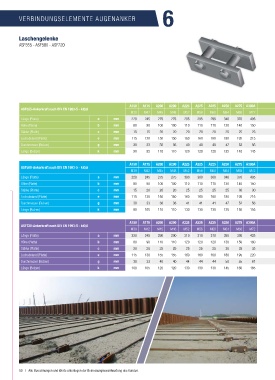

Page 50 - ASF Katalog 2018 de

6

VERBINDUNGSELEMENTE AUGENANKER

Laschengelenke
ASF355 - ASF500 - ASF720

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF355-Ankerkraft nach DIN EN 1993-5 - kt0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge (Platte) a mm 220 245 275 275 295 295 295 340 370 405 405 435 475 495 495 530 560 595 595 625 660 690 690 720 720 755 780 815
Höhe (Platte) b mm 80 90 100 100 110 110 110 130 140 150 150 160 180 180 180 200 210 220 220 230 250 260 260 270 270 280 300 310
Stärke (Platte) c mm 15 15 20 20 20 20 20 25 25 25 30 30 30 35 35 40 40 40 40 45 50 50 50 55 55 55 60 60
Lochabstand (Platte) e mm 115 130 150 150 160 160 160 180 195 215 215 230 250 260 260 280 295 315 315 330 345 360 360 375 375 395 405 420
Durchmesser (Bolzen) g mm 30 33 36 36 40 40 40 47 52 56 56 62 68 70 70 76 80 85 85 90 95 100 100 105 105 110 115 120
Länge (Bolzen) k mm 90 95 110 110 120 120 120 135 140 145 160 160 165 180 185 200 205 215 215 230 245 250 255 275 275 280 295 300

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF500-Ankerkraft nach DIN EN 1993-5 - kt0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge (Platte) a mm 220 245 275 275 300 300 300 340 370 405 405 435 475 495 495 530 560 595 595 625 660 690 710 740 740 775 805 835
Höhe (Platte) b mm 80 90 100 100 110 110 110 130 140 150 150 160 180 180 180 200 210 220 220 230 250 260 270 280 280 300 310 320
Stärke (Platte) c mm 15 20 20 20 25 25 25 25 30 30 35 35 40 40 40 45 50 50 50 55 55 60 60 65 65 65 70 70
Lochabstand (Platte) e mm 115 130 150 150 160 160 160 180 195 215 215 230 250 260 260 280 295 315 315 330 345 360 365 380 380 400 410 425
Durchmesser (Bolzen) g mm 30 33 36 36 41 41 41 47 52 56 56 62 68 70 70 76 80 85 85 90 95 100 105 110 110 115 120 125
Länge (Bolzen) k mm 90 105 110 110 130 130 130 135 150 155 170 170 185 190 195 210 225 235 235 250 255 270 275 295 295 300 315 320

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF720-Ankerkraft nach DIN EN 1993-5 - kt0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Länge (Platte) a mm 220 245 290 290 310 310 310 350 380 425 425 455 495 515 515 570 590 640 640 670 700 730 730 760 760 820 845 875
Höhe (Platte) b mm 80 90 110 110 120 120 120 130 150 160 160 170 190 200 200 220 230 250 250 260 270 280 280 300 300 320 330 350
Stärke (Platte) c mm 20 20 25 25 25 25 25 30 35 35 40 40 45 45 45 50 55 55 55 60 65 65 65 70 70 75 75 80
Lochabstand (Platte) e mm 115 130 155 155 160 160 160 180 195 220 220 235 255 265 265 290 295 325 325 340 355 370 370 385 385 410 420 435
Durchmesser (Bolzen) g mm 30 33 40 40 44 44 44 50 55 61 61 66 72 76 76 85 90 95 95 100 105 110 110 115 115 125 130 135
Länge (Bolzen) k mm 100 105 120 120 130 130 130 145 160 165 180 180 195 200 205 220 235 245 245 260 275 280 285 305 305 320 325 340

50 | Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden.
