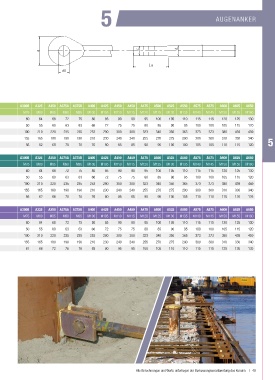

Page 49 - ASF Katalog 2018 de

5 AUGENANKER

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF355-Ankerkraft nach DIN EN 1993-5 - kt0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 42 45 45 45 48 52 56 60 64 68 72 75 80 85 90 90 95 100 105 110 115 115 120 125 130
Stärke Auge c mm 25 30 33 33 39 39 39 42 47 50 50 55 60 63 63 66 72 75 75 80 85 90 95 100 100 105 115 120
Länge Auge La mm 86 106 127 127 135 135 135 147 166 190 190 210 220 235 235 253 290 300 300 323 340 350 365 373 373 380 439 459
Breite Auge a mm 72 85 105 105 110 110 110 125 135 155 155 165 180 190 190 210 230 240 240 255 270 275 290 300 300 310 330 340
Bolzendurchmesser d0 mm 30 33 36 36 40 40 40 47 52 56 56 62 68 70 70 76 80 85 85 90 95 100 100 105 105 110 115 120

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF500-Ankerkraft nach DIN EN 1993-5 - kt0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 42 45 45 45 48 52 56 60 64 68 72 75 80 85 90 90 95 100 105 110 115 115 120 125 130
Stärke Auge c mm 25 30 33 33 39 39 39 42 47 50 50 55 60 63 63 66 72 75 75 80 85 90 95 100 100 105 115 120
Länge Auge La mm 86 106 127 127 135 135 135 147 166 190 190 210 220 235 235 253 290 300 300 323 340 350 365 373 373 380 439 459
Breite Auge a mm 72 85 105 105 110 110 110 125 135 155 155 165 180 190 190 210 230 240 240 255 270 275 290 300 300 310 330 340
Bolzendurchmesser d0 mm 30 33 36 36 41 41 41 47 52 56 56 62 68 70 70 76 80 85 85 90 95 100 105 110 110 115 120 125

A150 A175 A200 A200 A225 A225 A225 A250 A275 A300A A300B A325 A350 A375A A375B A400 A425 A450 A450 A475 A500 A525 A550 A575 A575 A600 A625 A650
ASF720-Ankerkraft nach DIN EN 1993-5 - kt0,6
M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M155 M160
Schaftdurchmesser d mm 36 39 42 42 45 45 45 48 52 56 60 64 68 72 75 80 85 90 90 95 100 105 110 115 115 120 125 130
Stärke Auge c mm 25 30 33 33 39 39 39 42 47 50 50 55 60 63 63 66 72 75 75 80 85 90 95 100 100 105 115 120
Länge Auge La mm 86 106 127 127 135 135 135 147 166 190 190 210 220 235 235 253 290 300 300 323 340 350 365 373 373 380 439 459
Breite Auge a mm 72 85 105 105 110 110 110 125 135 155 155 165 180 190 190 210 230 240 240 255 270 275 290 300 300 310 330 340
Bolzendurchmesser d0 mm 30 33 40 40 44 44 44 50 55 61 61 66 72 76 76 85 90 95 95 100 105 110 110 115 115 125 130 135

Alle Berechnungen und Werte unterliegen der Bemessungsverantwortung des Kunden. | 49
